Электронный микроскоп ТМ-1000

22/11/2013 KV

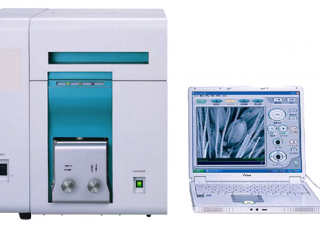

Электронный микроскоп ТМ-1000 Фирма HitachiScienceSystemsLtd это компактный настольный микроскоп, дающий возможность наблюдения с большей глубиной резкости и с более высокими степенями увеличения, чем любые оптические микроскопы. Можно исследовать образцы с диаметром до 70 мм и с толщиной до 20 мм.



Параметр

Характеристика

1

Ускоряющее напряжение

15 кВ (неизменное)

2

Степень увеличения

От 20 до 10 000 (настройка степени увеличения

изображения в 32 этапа*; цифровой трансфокатор:

х2, х4). Максимальная просматриваемая область: 3,5

мм (квадратная)

3

Степень разрежения в

электронной пушке

Свыше 5 х 10-2 Па

4

Степень разрежения в

камере для образца

Около 30 ~ 50 Па; изменение от 1 до 15 Па (без

регулирования степени разрежения)

5

Размер образца

70 мм (диаметр)

6

Толщина образца

Менее 20 мм

7

Диапазон перемещений

столика

По оси Х: 15 мм; по оси У: 18 мм (перемещение

только по осям Х и У)

8

Диаметр диафрагмы

Конденсорной линзы: диаметр 1,0; Лизы объектива:

диаметр 0,1

9

Конденсорная линза и линза

объектива

Постоянный магнит + электромагнит

10

Настройка фокуса

Настройка электромагнитной линзы объектива

11

Подстройка осевого

положения электронного

луча

Механическая юстировка электронной пушки

12

Детектор

Высокочувствительный полупроводниковый детектор

обратно рассеянных электронов

13

Способ управления

С помощью портативной вычислительной машины

(специализированного микрокомпьютера)

14

Размер запоминаемого кадра

1280 х 960, 640 х 480 элементов изображения (только

изображение)

15

Данные, показываемые на

экране

Маркер размера в микронах, размер в микронах, дата

и время, номер изображения, комментарии

16

Вакуумная система

Диафрагменный насос: 1 м3/час

Турбомолекулярный насос: 30 л/сек

17

Требования к

электропитанию

~ 100 В, одна фаза, 50Гц, 500 ВА
»
