MBG

Генератор молекулярного пучка

Предназначен для формирования молекулярного пучка, в котором молекулы не испытывают столкновений между собой, с молекулами остаточного газа и со стенками камеры.

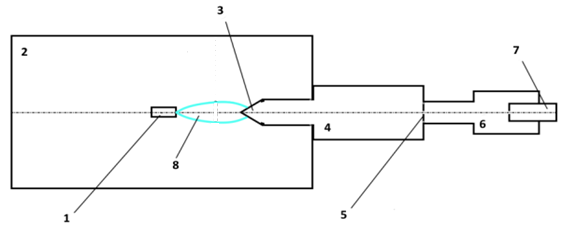

Рис 1. Пример постановки эксперимента.  1 — форкамера сопла; 2 – камера расширения; 3 – скиммер; 4, 6 - послескиммерная и детекторная камеры генератора молекулярного пучка; 5 — коллимирующая диафрагма; 7 — масс-спектрометр; 8 — истекающая струя газа.

Состоит из конической диафрагмы (3) (скиммера), вырезающей из сверхзвуковой газовой струи (8) невозмущённый поток атомов или молекул, и системы бесстолкновительной транспортировки молекулярного пучка до детектора (7). Параметры скиммера подобраны из условий минимизации ударной волны на носике скиммера. Вырезанный поток доставляется через послескиммерную камеру генератора молекулярного пучка (4), проходит коллимацию диафрагмой (5) и, далее,  попадает в камеру детектора (6) на вход квадрупольного масс-спектрометра (7)  Hiden EPIC 1000. Давление в  послескиммерной камере генератора молекулярного пучка - не более 1*10-4 Па , в детекторной - не более  1*10-6 Па.
